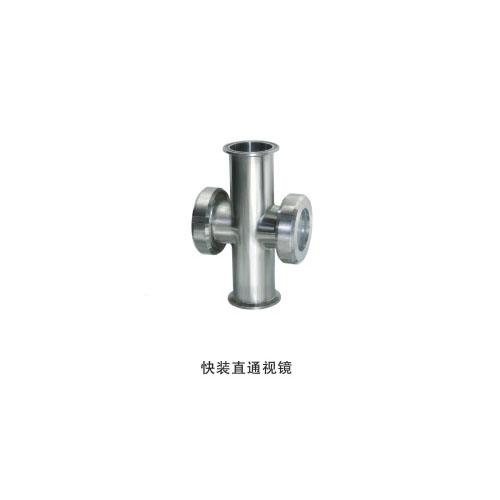

 进口快装直通视镜产品简介：概述：应用于管道、设备装置中重要附件。学名：直通视镜别名：管道视镜、快装视镜、液流观察器、水流视镜、流量指示器。水流指示器直通视镜的工作原理及其相关知识安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。用途：直通视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。结构：直通视镜主要由视镜底板、视镜玻璃、阀门组件等组成。产品说明：尿素生产过程中，在带视镜的中低压塔器内，由于工作温度高，液体腐蚀性强的特点，容易造成液面计视镜玻璃损坏，视镜底板变形，而且在安装视镜玻璃过程中，有时因受力不均匀，易造成视镜玻璃破裂。如果没有及时发现，开车后必然发生泄漏，这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难，而且严重影响尿素生产的效率。根据尿素生产过程中液体受温度影响易结晶这一特点，结合各类截止阀，保温阀使用特点，经过长期的观察、摸索和思考，设计出利用视镜底板为阀体，在底板上、下进液处各加一阀门进行控制，在视镜底板上安装视镜玻璃液位计，周围通保温蒸汽保温，以防止液体降温结晶形成假液位。视镜底板焊接到塔类容器上，利用塔体的热量提高视镜底板的温度，进一步防止液体结晶。如果视镜泄漏或视镜玻璃损坏，可先关闭底板上的阀门，这样既起到不停车就可更换视镜玻璃的目的，又能够保证生产的正常进行，而且操作人员的人身安全及工作环境安全也得到了保障。经肥城市化肥厂在尿素预蒸馏塔上试验，一次获得成功，填补了可控式保温视镜领域的空白。直通视镜有以下结构特点： ⑴ 采用J44W-220R DN15高压截止阀形式，锥面密封，聚四氟乙烯填料密封。 ⑵ 阀盖与阀体有螺栓连接，拆装方便。 ⑶ 阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。 ⑷ 整体式阀体，双阀杆结构，外型布局合理。 ⑸ 阀体可通保温蒸汽，作为介质保温，防止液体结晶。 ⑹ 阀体与塔类容器焊接，提高阀体温度，二次防止液体结晶。 |
|
| |
|
