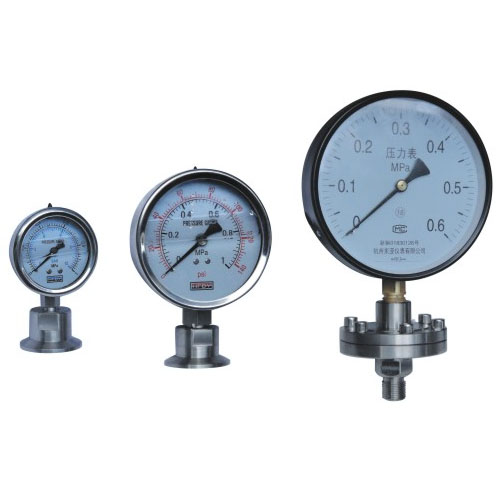

 一、隔膜压力表概述
YTP系列隔膜压力表，系被测介质压力P作用于隔膜片上，使弹簧管（Bourdon tube）与膜片间充满的液体产生压力P’，压力P’使弹簧管产生一相应的位移，并使安装在中心轴上的指针在度板上指示出相应的压力示值；
由于隔膜片上不是测量元件，所以它可以用任何耐温、耐腐、柔度大而弹性要求不高的材料。
由于被测介质不进入仪表弹簧管内，所以仪表可变性强，可设计各种形式而满足用户要求，因此广泛用于石油、化工、制药等行业的强腐蚀、结晶、固化、大粘度，含悬浮物，沉淀物或高温的液体，气体或蒸汽的正压或负压。
二、隔膜压力表技术参数
（1）精确度：± 1.6% ，± 2.5%
隔膜材料： Ocr18Ni12MO2(316), 哈氏合金 C （ H276C ） , 蒙乃尔合金（ Cu30NI70 ） , 钽合金（ Ta ），氟塑料（ F4 ）。
密封垫材料：丁晴橡胶，氟塑料。
执行标准： JB/T8624-97
结构原理：隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于 P 的压力，传导至压力仪表，显示被测介质压力值。
温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差，其值为 0.1%/ ℃ .
液位差 :软管连接的隔膜压力表在安装时若受到压部与压力仪表处不同位置 , 其液位差将形成一个压力差△ P 的影响 , △ P= 密封液比重液位差。
耐蚀性：隔膜压力表表的耐蚀性包含环境及测量介质的腐蚀性，可按使用条件选配隔离器，隔膜、密封垫圈的材料。 |
|
| |
|
